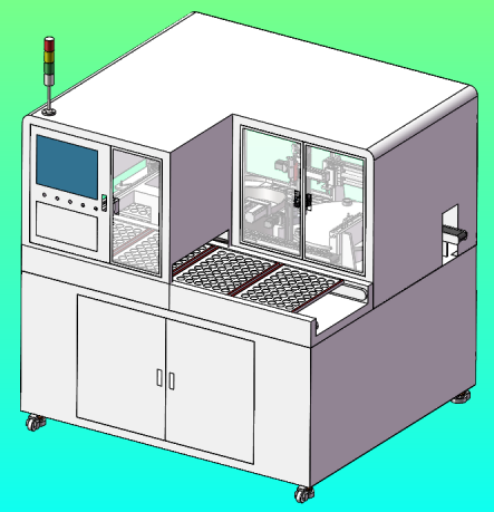

一、設備工作流程圖 Machine Workflow / Sequence of Events

1、將產品底殼放入震動盤，產品上蓋金屬片料盤放入輸送機上

2、震動盤將產品送出，同時輸送機將料盤送入取料工位

3、底殼機械手將產品拿到旋轉轉盤上，鐵片機械手將產品拿到送料皮帶上

4、轉盤旋轉將產品送到點膠工位，進行點膠。

5、轉盤旋轉將產品送到檢測工位，進行檢測。

6、轉盤旋轉將產品送到組合工位，機械手將皮帶上的鐵片拿到組合工位的底殼內。

7、轉盤旋轉將產品送到壓合工位，壓入氣缸下壓，將金屬片與底殼壓合。

8、轉盤旋轉將產品送到下料工位，機械手將產品拿到輸送皮帶上。

9、皮帶將產品送入送出，同時鐵片料盤內的產品用完后，輸送機將料盤送到下料工位，

由下料機械手拿到疊料下料機上，完成料盤的疊放。
